前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调节器为机械装备一趟式调节器，其构建如图右图右图。I号喷油阀调节器主要是由驱使件、飞球、调节拉簧、传动齿轮部门和操控部门等组合而成。I号喷油阀调节器的驱使件为享有60°。锥面的驱使盘。在驱使盘的里侧有八个沿径向的半正方形凹形槽。驱使盘压紧在驱使轴套上而前者组合成集成，其次在半圆键和拧紧螺母使其和喷油阀的凸轮轴轴接接。

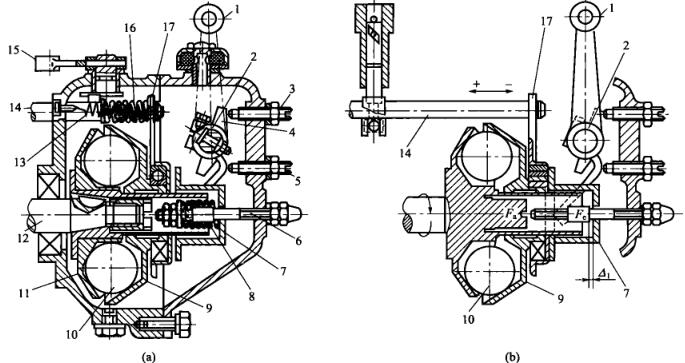

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个截面积为25.4mm的飞球放置推动程序盘的凹槽体内，随推动程序盘一块电动机。飞球另外侧为与轴网成45°锥面的转矩盘，转矩盘滑套在推动程序轴套上。事业时飞球的离心式力做用在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴拖拽。件套在转矩盘.上的拖拽的轴承和齿轮转动板也不断位移。齿轮转动板尾端套在提供的油拉杠上，由此提供的油拉杠也不断位移，然而提升提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
