本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机生产发同步电飞机机组配电装置箱的的作用： 1、恰当的调整交流电源。 2、便于对用电线路的开关使用。 3、有较高的安全防火防火等級，能直观教学的展现电路板的导通感觉。

项目名称：656KW柴油车带发动机的组单机配电箱主要元件明细清单
高低压配配电柜大部分开关元件清单表格
项目编号	明称	型号查询要求	机构	总量	商家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂电机组管理器	HGM6110	只	1	众智
3	电站机转速比管理器	C2002	只	1	孚创
4	直流变压器电压接口	DC24V	只	1	众智
5	家庭型中间的继电子元件	HH54P    DC24V	只	2	正泰
6	长安小型后面继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

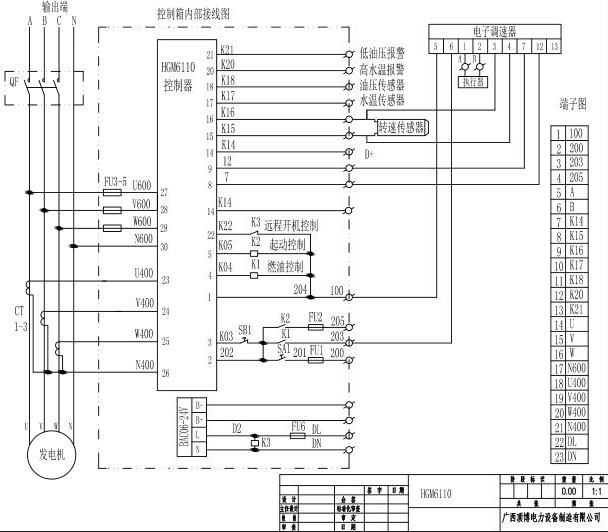

656KW广西顶博发电机组制造单机配电箱元件线路图
